本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电厂冷库机组供动力箱的目的： 1、科学合理的配置交流电。 2、方面对电路板的关合操作使用。 3、有较高的健康安全防防登级，能可以直观的提示 电源线路的导通状态下。

项目名称：656KW柴油密度发电站柴油机发电机组单机配电箱主要元件明细清单
配电装置箱大部分元器件封装明细表
项目编号	各称	型号金桥铜业跨接线的截面积大小金桥铜业跨接线的截面积大小	企业	数量统计	制造商
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	发电量冷水机组控住器	HGM6110	只	1	众智
3	来发高压电机时速的整流器	C2002	只	1	孚创
4	直流电压电源开关模块电源	DC24V	只	1	众智
5	小型的其中继设备	HH54P    DC24V	只	2	正泰
6	家庭型正中间继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

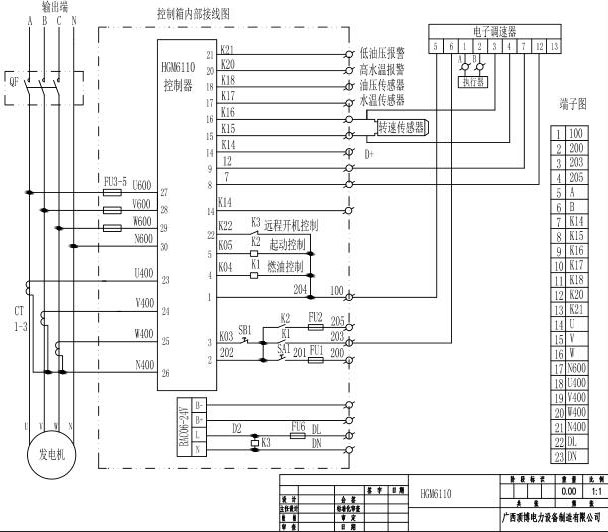

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.zzqingsen.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
